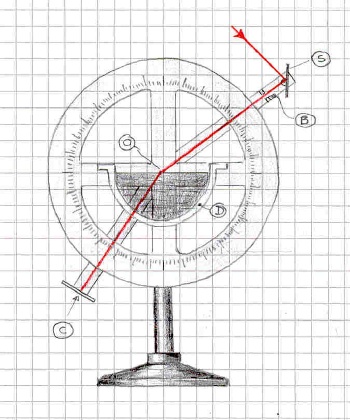

Il fascetto di raggi paralleli emesso da un proiettore colpisce lo specchio S e viene riflesso sulla fenditura B di un’asta girevole intorno al centro O di una corona circolare graduata. Un’altra asta OC, pure girevole intorno ad O, porta in C un rettangolino di vetro smerigliato che verrà spostato in modo da raccogliere su di esso il raggio luminoso proveniente da B. Nella parte centrale del dispositivo vi è una vaschetta di vetro a pareti molto sottili ed avente forma di semicilindro che può essere riempita con un liquido trasparente.
Si possono così misurare le ampiezze in gradi degli angoli di incidenza e di rifrazione oppure determinare l’angolo limite.
Apparato per la rifrazione
