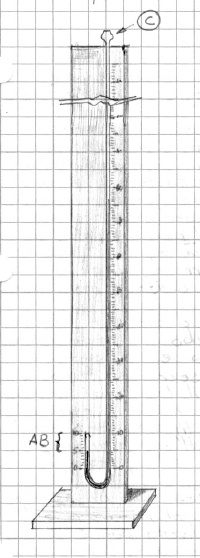

Questo apparecchio serve per dimostrare la legge di Boyle:
Esso è costituito da un tubo a forma di U a branche disuguali in cui la più lunga è terminata da un piccolo imbuto e la più corta è chiusa e divisa in parti di uguale capacità. La branca chiusa è piena di aria secca e viene separata dall’aria esterna per mezzo del mercurio che si introduce nella curvatura del tubo in modo che esso si trovi allo stesso livello 0 nelle due branche. L’aria secca occupa allora un volume v ed è sottoposta alla pressione atmosferica H.
Si versa quindi una nuova quantità di mercurio attraverso l’imbuto C. Quando la differenza di livello fra le due branche è diventata uguale all’altezza barometrica, l’aria secca è sottoposta ad una pressione doppia di quella atmosferica. Si vede allora che essa occupa un volume AB metà del primo.
Continuando ad aggiungere mercurio fino a produrre differenze di livello uguali a 2, 3, 4 volte l’altezza del barometro si trova che i volumi occupati successivamente dall’aria secca sono 1/3, 1/4, 1/5 del volume occupato sotto la pressione atmosferica.
